HXGN-12箱型固定式交流金屬封閉開關設備（簡稱開關柜）用于3，6、10kv三箱交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。
本開關柜符合國家標準GB3906《3～35kV交流金屬封閉開關設備》及國際標準lEC298的要求，并具有一套完善的性能可靠、功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。開關柜的主開關采用SN10-10型系列少油斷路器及ZN28A-10型系列真空斷路器。斷路器配用CDlO系列電磁操動機構或CT8彈簧操動機構；真空斷路器也可配用CD17系列電磁操動機構、CTl7或CT19B彈簧操動機構，隔離開關采用GN30-10旋轉式隔離開關系列產品。
使用環境條件
●環境溫度：上限+400C，下限- 2,50C；
●海拔高度不超過1000m；
●相對濕度：日平均值不大于95%；月平均值不大于90%；
●飽和蒸汽壓：日平均值不大于2.2×10'3MPa；月平均值不大于1.8×103MPa；
●地震強度不超過8度；
沒有火災、爆炸危險，嚴重污穢、化學腐蝕及劇烈振動的場所。在使用環境不能完全滿足上遘條件時，產品也可采取抗濕熱，防腐蝕等技術手段來適應特殊的環境。
一、產品外型與結構

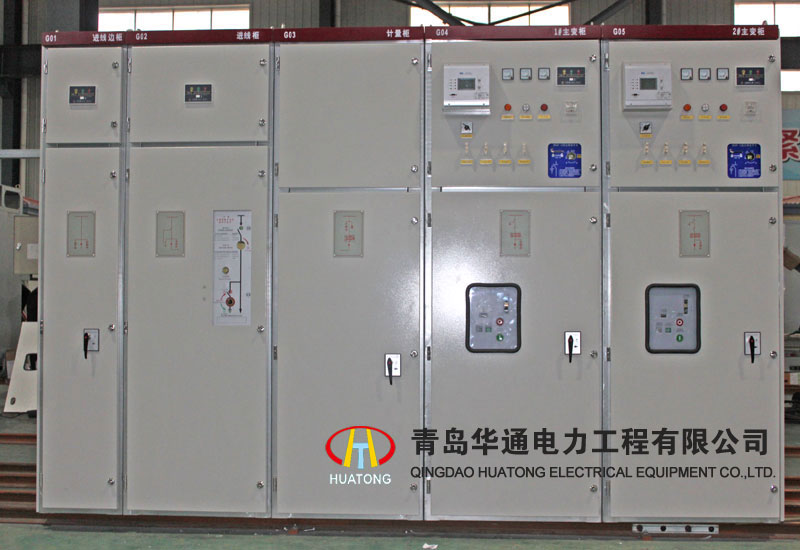

●產品外形見圖1～2；
●開關柜的安裝尺寸見說明書；
●結構
開關柜為積木式金屬封閉箱式結構，柜體骨架由角鋼焊接而成。柜內分為斷路器室、母線室、電纜室、儀表室，室與室之間用金屬鋼板隔開。
